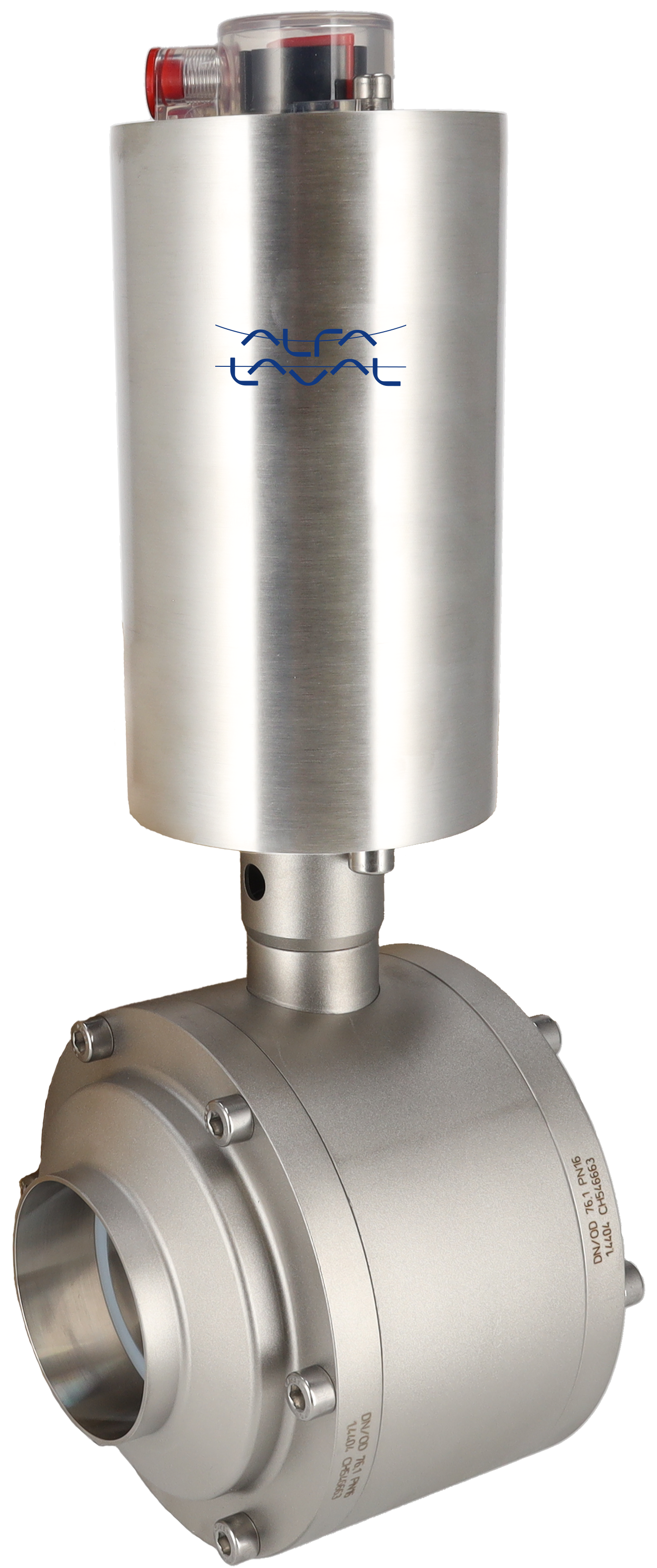

BALL VALVE SBV-DN100-W/W-NC
BALL VALVE SBV-DN100-W/W-NC - EPDM-ACT. Ø130-CAVITY CLEANING
9612646151
Documentation
Technical details
Size DIN
DN100Connection type
Welding endsSize mm
101.6Size inch
4.0Product wetted steel part
1.4404 (316L)Other steel parts
1.4307 (304)Elastomer
EPDMOther seals
NBRMax product pressure
0 to 1600 kPa (16 bar)Max product pressure psi
457 PSIActuator function
Normally closedActuation
PneumaticInside surface quality
Ra < 0.8 µmOutside surface quality
BlastedTemperature range operating
+0 °C to +95 °CTemperature range operating fahrenheit
+32 °F to +203 °FMin product pressure
Full vacuumMin product pressure psi
Full vacuumTemperature range steralization
0°C to 140°CTemperature range steralization fahrenheit
to +284 °FTemperature range ambient air
+4 °C to +45 °CTemperature range ambient air fahrenheit
+39 °F to +113 °FBody combination
Standard actuator ø130Outer diameter mm
104Inner diameter mm
100Classification
II 2 G DDimension a mm
195Dimension a inch
7.68Dimension b mm
220Dimension b inch
8.66Dimension e mm
129Dimension e inch
5.12Dimension f mm
395Dimension f inch
15.55Dimension l mm
15.80Dimension l inch
0.62Dimension t mm
2Weight - Net (Kg)
32.06 kgNet weight
32.06 kg
