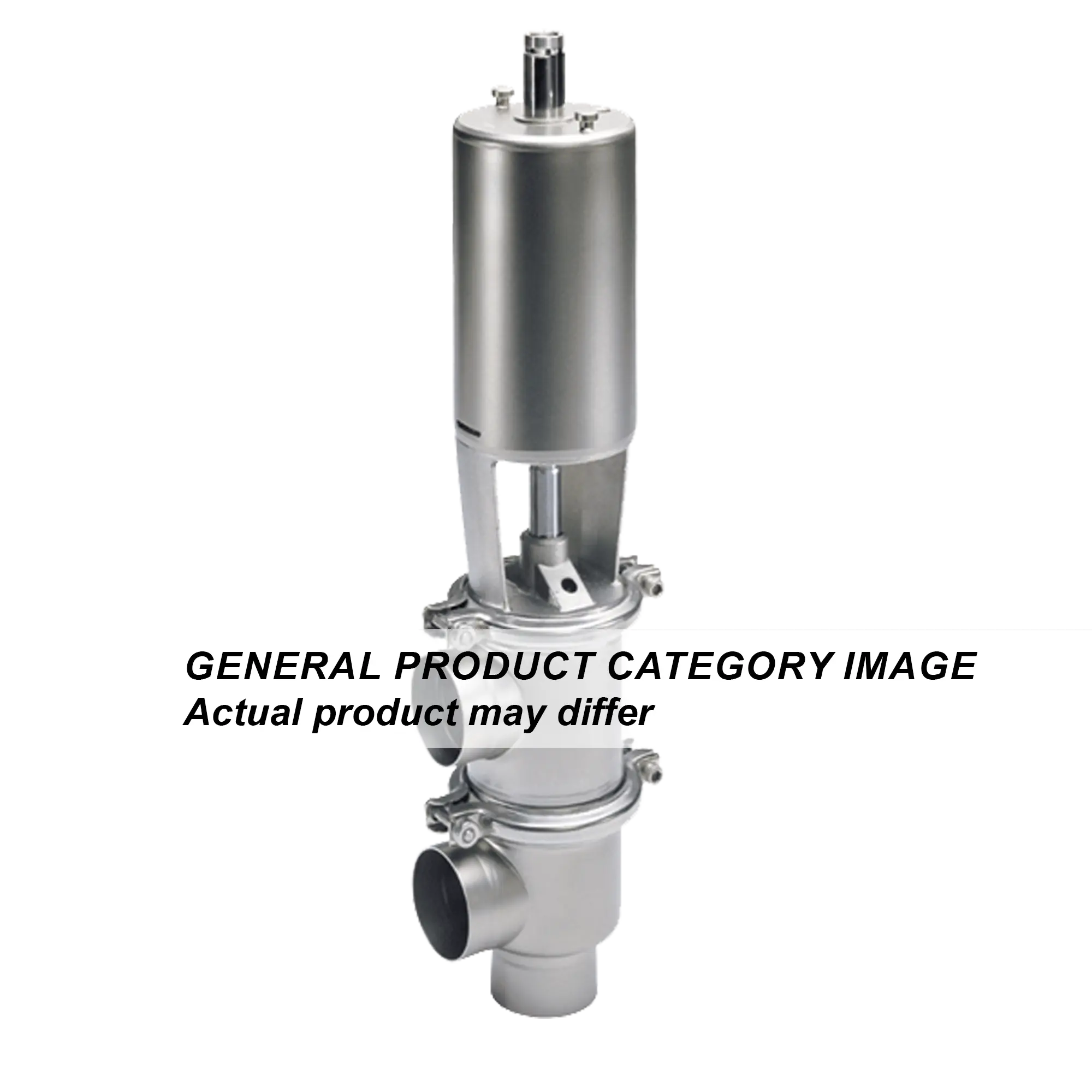

i-SSV

I-SSV DN-80 20


1.6/BLASTED EPDM SHUT OFF NO
9613853505

I-SSV DN-80 20


1.6/BLASTED EPDM SHUT OFF NO
9613853505
Lead time on request

Documentação

i-SSV Product leaflet (en)PDF
i-SSV Instruction manual (en)PDF

Detalhes técnicos

Atuação
Pneumático
Função do atuador
Normalmente aberto
Função do corpo
Fechamento
Configuração da porta
20
Tamanho DIN
DN80
Tipo de conexão
Pontas de solda
Elastômero
EPDM
Tipo de vedação do plugue
Elastômero
Qualidade da superfície interna
Ra ≤ 1,6 μm
Qualidade da superfície externa
Jateado
Válvula montada
Não
Dimensão a1, mm
456
Dimensão a2, mm
488
Dimensão c, mm
129
Dimensão e1, mm
87
Dimensão f1, mm
32
Dimensão f2, mm
32
Dimensão h, mm
133
Dimensão t, mm
2
Diâmetro externo, mm
81
Diâmetro externo, mm
85
Net weight
11.63 kg
