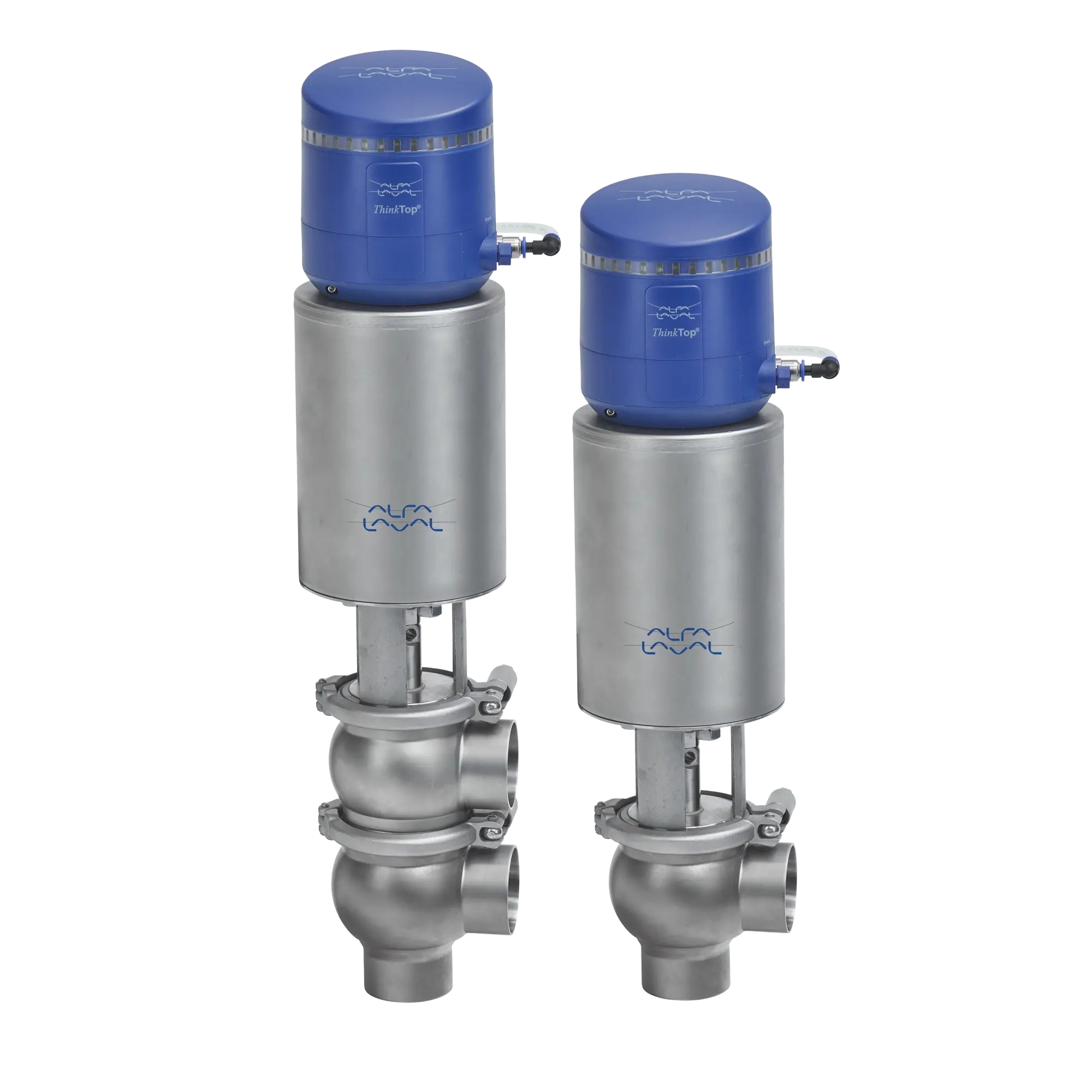

UNIQUE SSV 63.5/2½ INCH 210
W-W 0.8/BLASTED EPDM CHANGE OVER NO
9613360068
- Exceptional valve hygiene and durability
- Superior cleanability â smooth inner valve body without crevices
- Extended seal life due to the defined seal compression
- Enhanced product safety due to the static seal leak detection
- Protection against full vacuum due to the double lip seal
Dokumentation
Betriebsanleitung, Einsitziges Unique SSV Ventil, Standard, direkt und umgekehrt wirkend, aseptisch, langer Hub, tangential (de)PDF
Technische Details
Gehäusefunktion
UmschaltventilFunktionsweise des Stellantriebs
NO federöffnendGröße Zoll
2.5Größe mm
63.5Elastomer
EPDMAnschlussanordnung
210Anschlusstyp
SchweißendenKegeldichtungstyp
EPDMInnenflächenqualität
Ra 0,8 μmAußenflächenqualität
GestrahltClamptyp
SechskantmutterStellantrieb
PneumatischVentil, montiert
NeinAbmessung a3, mm
475Abmessung a3, Zoll
18.70Abmessung a4, mm
497Abmessung a4, Zoll
19.57Abmessung c, mm
86.3Abmessung c, Zoll
3.40Abmessung e1, mm
81Abmessung e1, Zoll
3.19Abmessung e2, mm
81Abmessung e2, Zoll
3.19Abmessung f1, mm
25Abmessung f1, Zoll
0.98Abmessung h, mm
115Abmessung h, Zoll
4.53Abmessung m, mm
24Abmessung m, Zoll
0.94Abmessung t, mm
1.6Abmessung t, Zoll
0.06Außendurchmesser, mm
63.5Außendurchmesser, Zoll
2.50Innendurchmesser, mm
60.3Nettogewicht
0.87 kg
