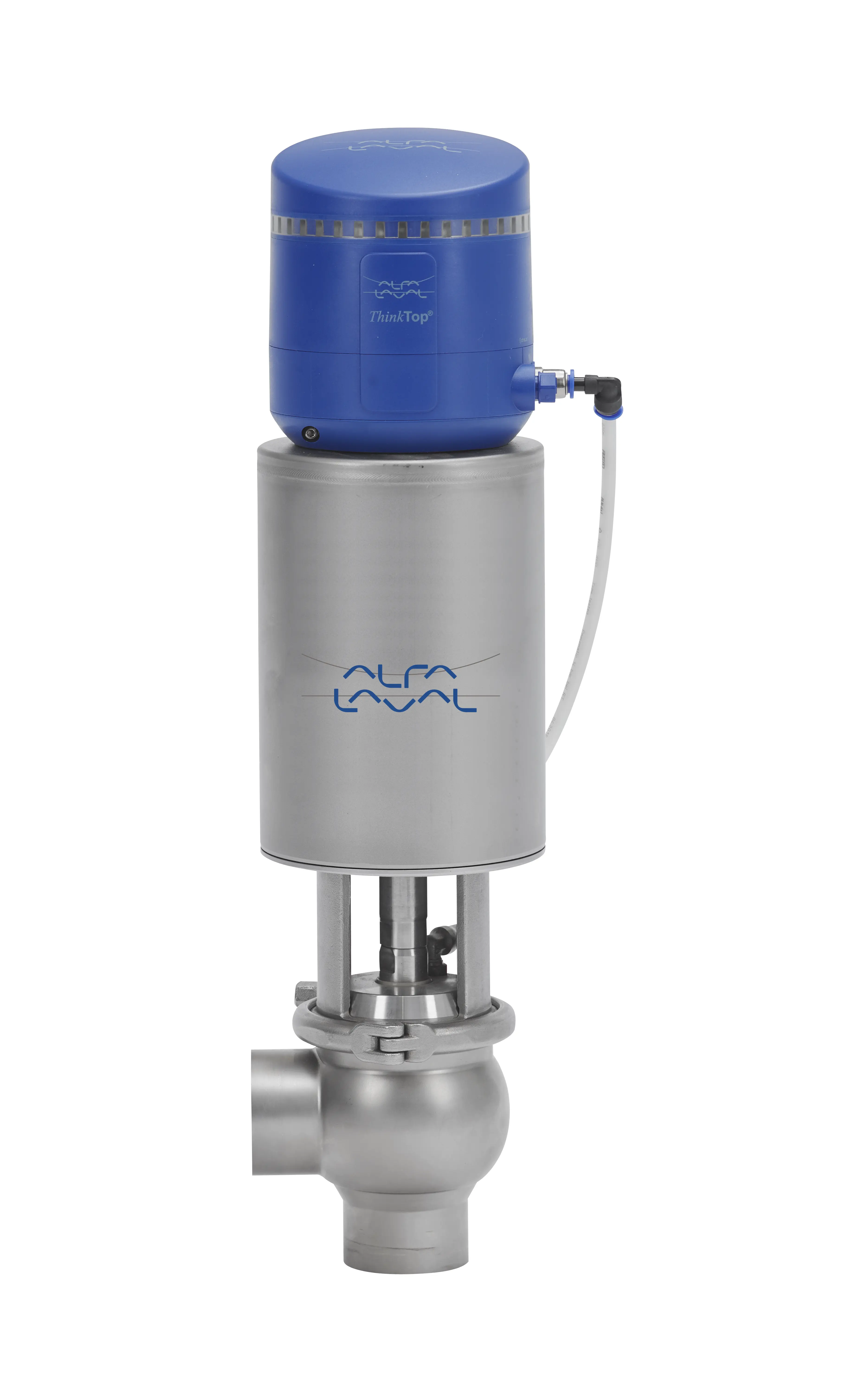

UNIQUE SSV 76/3 INCH 200
W 0.8/BLASTED EPDM SHUT OFF NO ASE
9613360520
Documentation
Manuel d’instructions, Vannes à siège simple Unique, Standard, action directe et inverse, aseptique, longue course, tangentielle (fr)PDF
Détails techniques
Pièce métallique en contact avec le produit
1,4404 (316L)Taille pouces
3Taille mm
76Configuration du trou
200Type de raccord
Extrémités à souderÉlastomère
EPDMActionnement
PneumatiqueFonction de l’actionneur
Normalement ouverteQualité de la surface intérieure
Ra 0,8 μmQualité de la surface extérieure
MicrobilléTypes de Clamp
Écrou hexagonalFonction du corps
IsolementType de joint de bouchon
EPDMVanne assemblée
NonAutres pièces métalliques
1,4301 (304)Plage de température
-10 °C to +140 °CPlage de température fahrenheit
14 °F to 284 °FTempérature de stérilisation max.
150 °C/380 kPa (3.8 bar)Température de stérilisation maximale en degrés Fahrenheit
304 °F/380 kPa (55 PSI)Pression d’air
500-700 kPa (5-7 bar)Pression d’air psi
72.5-101.5 PSIDimension a1 mm
432Dimension a1 pouces
17.01Dimension a2 mm
451Dimension a2 pouces
17.8Dimension c mm
98.9Dimension c pouces
3.89Dimension e mm
86Dimension e pouces
3.39Dimension f1 mm
19Dimension f1 pouces
0.75Dimension f2 mm
16Dimension f2 pouces
0.63Dimension h mm
154.3Dimension h pouces
6.07Dimension m mm
24Diamètre extérieur, mm
76.1Diamètre extérieur, pouces
3.0Diamètre intérieur mm
72.9Dimension t mm
1.6Dimension t pouces
0.06Poids net
11,63 kg
