Hjem/Produkter/Ventiler/Spjældventiler/SolidC-1 UltraPure/VALVE LKB UP 76/3" ISO C/C

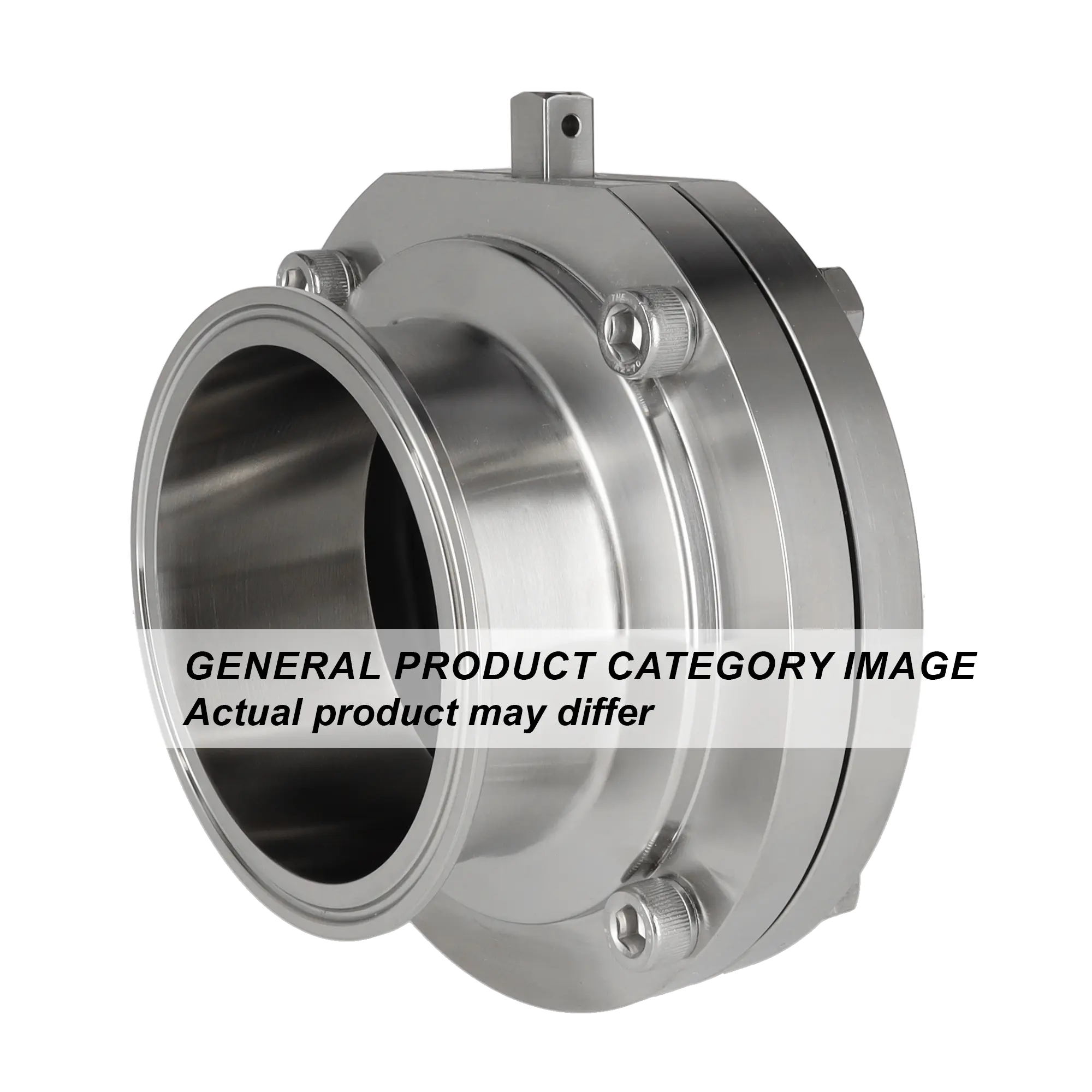

SolidC-1 UltraPure

VALVE LKB UP 76/3" ISO C/C


EPDM 316L RA0.5
9613857905

VALVE LKB UP 76/3" ISO C/C


EPDM 316L RA0.5
9613857905
Leveringstid gives ved forespørgsel
  • Low and Medium viscous fluids
  • Low flow resistance
  • High modularity
  • Q-doc Link
  • EHEDG

Dokumentation

LKB UltraPure Product leaflet (en)PDF
LKB UltraPure Instruktionsvejledning (da)PDF
3D model for item - 9613857905 (en)UNKNOWN
LKB and LKB-F Instruction manual (en)PDF

Tekniske detaljer

Tilslutningstype
Klemmeender
Størrelse iso
76.1
Elastomer
EPDM
Produktberørt ståldel
1.4404 (316L)
Aktuator
Ingen aktuator
Min. produkttryk, bar
Full vacuum
Maks. produkttryk, bar
1000 kPa (10 bar)
Min. temperatur
-10°C
Maks. temperatur
+140°C
Max torque values nm
30
Dimension a, mm
79.50
Dimension b, mm
16.60
Dimension c, mm
73.50
Dimension e, mm
57
Dimension e, tommer
2.24
Dimension F
132
Dimension g, mm
10
Dimension h1, mm
162
Dimension h1, tommer
6.38
Dimension h2, mm
176.40
Dimension j, mm
98
Dimension k, mm
162
Dimension n, mm
43.50
Indvendig diameter, mm
72.90
Udvendig diameter, mm
76.10
Dimension t, mm
1.60
Nettovægt
3.57 kg
